Ce document fournit un guide détaillé des 9 étapes d’installation d’un système d’alarme filaire fourni par AX-IT. Il couvre la planification, l’installation physique des composants, le câblage, la configuration du système et les tests finaux. L’objectif est de fournir une ressource claire et concise pour les installateurs et les utilisateurs souhaitant installer ou comprendre le processus d’installation d’une alarme filaire AX-IT.

1. Préparation et Planification

Avant de commencer l’installation, une planification minutieuse est essentielle.

• Évaluation des Besoins: Déterminez les zones à protéger (portes, fenêtres, etc.) et les types de détecteurs nécessaires (mouvement, ouverture, bris de glace).
• Plan d’Installation: Élaborez un plan précis indiquant l’emplacement de chaque composant (centrale, détecteurs, sirène, clavier). Tenez compte de la portée des câbles et de la facilité d’accès pour la maintenance.
• Matériel Nécessaire: Assurez-vous d’avoir tous les outils et le matériel nécessaires :
  • Centrale d’alarme AX-IT
  • Détecteurs filaires (mouvement, ouverture, bris de glace)
  • Sirène intérieure et/ou extérieure
  • Clavier de commande
  • Câble d’alarme (nombre de conducteurs approprié)
  • Boîtes de dérivation (si nécessaire)
  • Outils : perceuse, tournevis, pince coupante, pince à dénuder, testeur de continuité, etc.
  • Matériel de fixation (vis, chevilles, etc.)
• Sécurité: Coupez l’alimentation électrique avant de commencer tout câblage.

2. Installation de la Centrale d’Alarme

La centrale d’alarme est le cœur du système.

• Emplacement: Choisissez un emplacement central, sécurisé et facilement accessible pour la maintenance. Évitez les zones humides ou exposées à des températures extrêmes.
• Fixation: Fixez solidement la centrale au mur à l’aide des vis et chevilles appropriées.
• Alimentation: Connectez l’alimentation électrique de la centrale en respectant les polarités (généralement 12V DC). Assurez-vous que l’alimentation est protégée par un fusible.
• Batterie de Secours: Installez la batterie de secours pour assurer le fonctionnement du système en cas de coupure de courant.

3. Installation des Détecteurs

L’installation des détecteurs est cruciale pour une protection efficace.

• Détecteurs de Mouvement:
  • Emplacement: Placez-les dans des zones de passage potentielles (couloirs, entrées). Évitez de les orienter vers des sources de chaleur (radiateurs, fenêtres ensoleillées) ou des objets en mouvement (rideaux).
  • Hauteur: Respectez la hauteur d’installation recommandée par le fabricant.
  • Câblage: Connectez les fils du détecteur à la centrale en respectant le schéma de câblage fourni. Généralement, il y a des bornes pour l’alimentation (12V DC) et le signal d’alarme.
• Détecteurs d’Ouverture (Portes et Fenêtres):
  • Emplacement: Fixez un contact sur le cadre de la porte/fenêtre et l’aimant correspondant sur la porte/fenêtre elle-même.
  • Alignement: Assurez-vous que le contact et l’aimant sont correctement alignés lorsque la porte/fenêtre est fermée.
  • Câblage: Connectez les fils du contact à la centrale en respectant le schéma de câblage.
• Détecteurs de Bris de Glace:
  • Emplacement: Placez-les à proximité des fenêtres à protéger.
  • Portée: Tenez compte de la portée du détecteur.
  • Câblage: Connectez les fils du détecteur à la centrale en respectant le schéma de câblage.

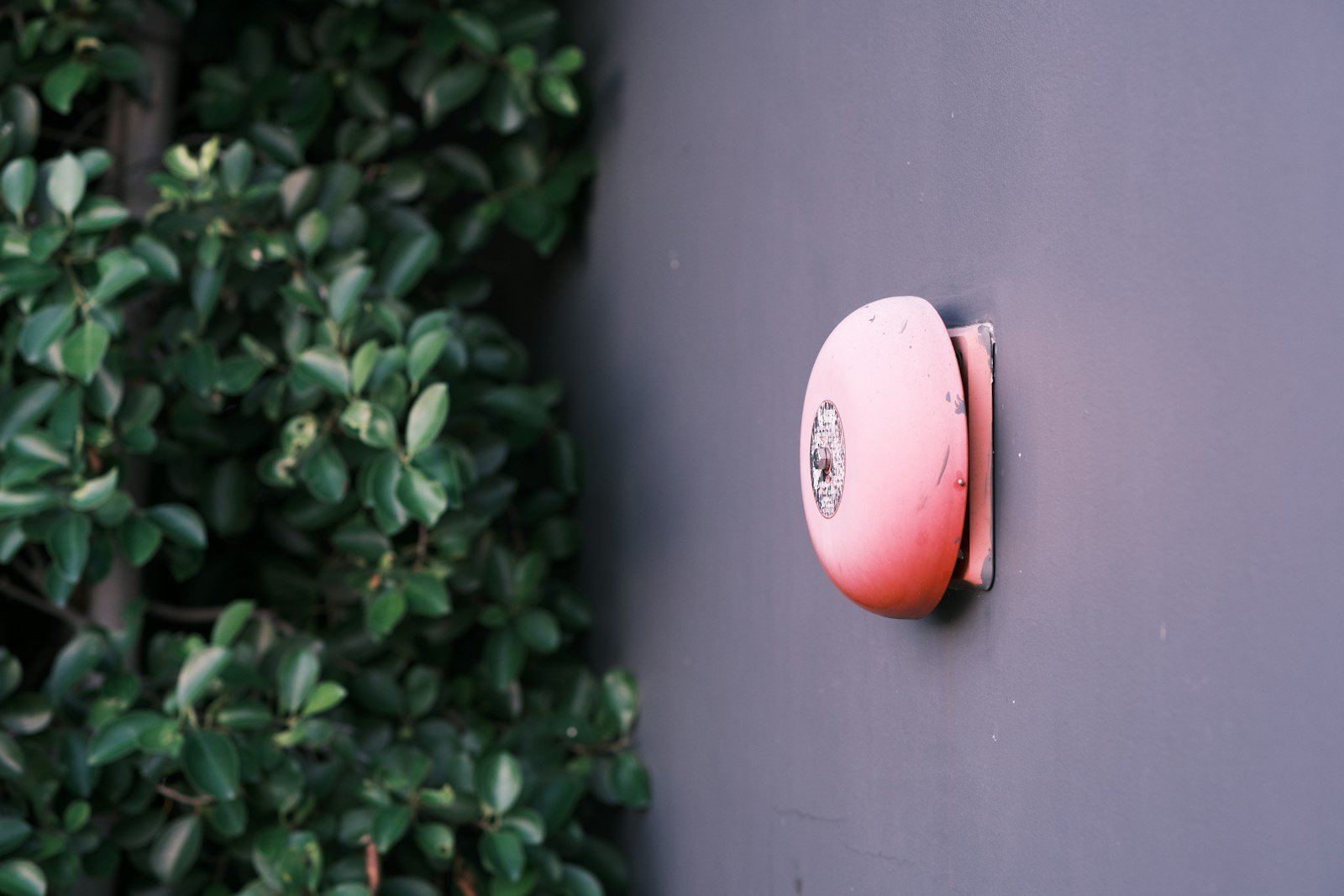

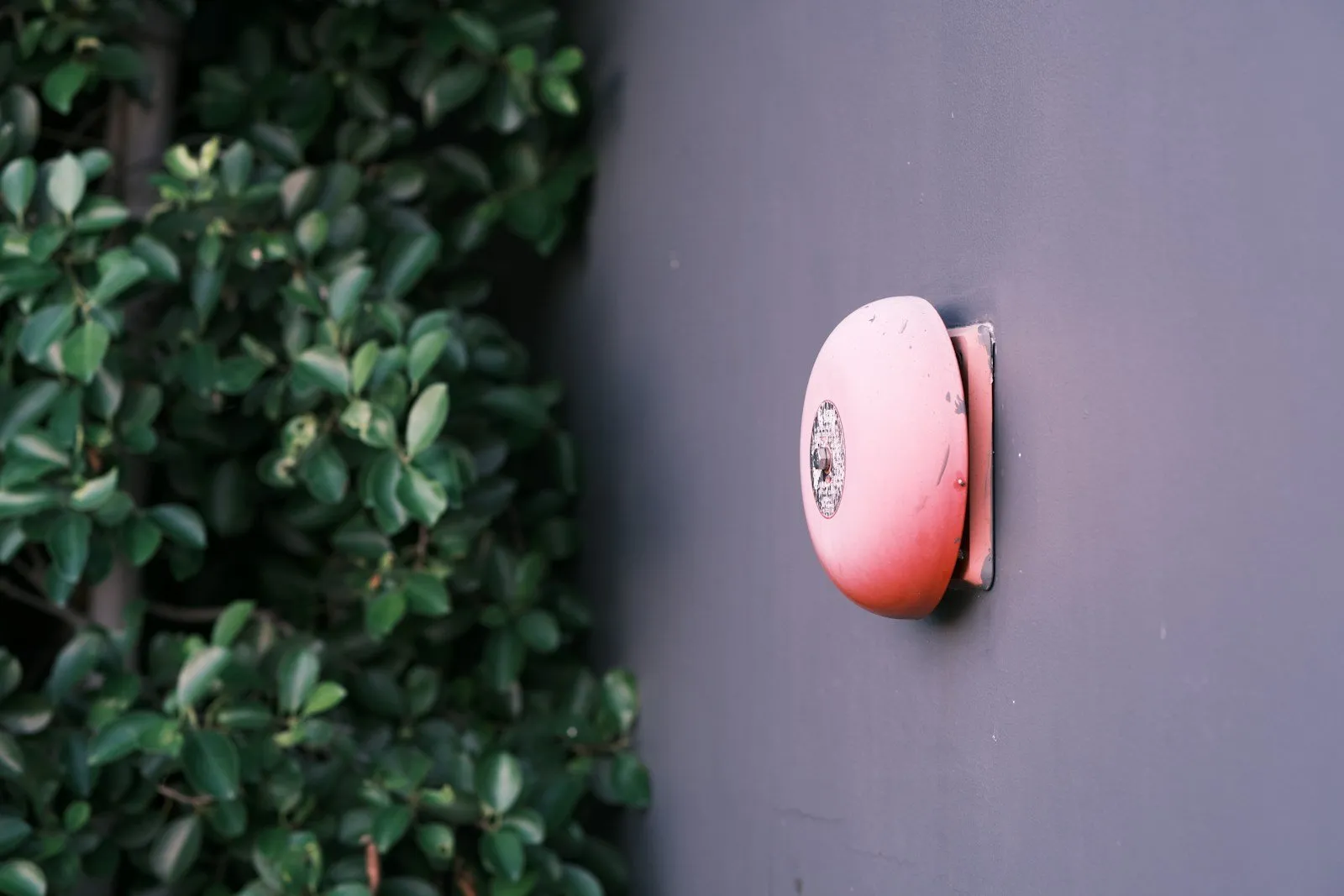

4. Installation de la Sirène

La sirène est un élément dissuasif important.

• Emplacement:
  • Intérieure: Placez-la dans un endroit central et audible dans toute la maison.
  • Extérieure: Placez-la dans un endroit visible et difficile d’accès. Assurez-vous qu’elle est protégée contre les intempéries.
• Câblage: Connectez les fils de la sirène à la centrale en respectant le schéma de câblage. Généralement, il y a des bornes pour l’alimentation (12V DC) et le signal d’alarme.

5. Installation du Clavier de Commande

Le clavier permet de contrôler le système.

• Emplacement: Placez-le près de l’entrée principale pour faciliter l’armement et le désarmement du système.
• Câblage: Connectez les fils du clavier à la centrale en respectant le schéma de câblage. Généralement, il y a des bornes pour l’alimentation (12V DC) et la communication avec la centrale.

6. Câblage Général

• Type de Câble: Utilisez un câble d’alarme de qualité avec le nombre de conducteurs approprié pour chaque composant.
• Cheminement des Câbles: Faites passer les câbles de manière discrète et protégée (gaines, plinthes, etc.). Évitez de les exposer aux intempéries ou aux dommages mécaniques.
• Connexions: Assurez-vous que toutes les connexions sont propres et sécurisées. Utilisez des borniers ou des connecteurs appropriés.
• Identification: Étiquetez chaque câble pour faciliter la maintenance future.

7. Configuration du Système

Une fois le câblage terminé, configurez le système.

• Programmation: Suivez les instructions du manuel d’utilisation pour programmer la centrale :
  • Définir les codes d’accès.
  • Attribuer les zones aux détecteurs.
  • Configurer les temporisations (délai d’entrée, délai de sortie).
  • Paramétrer les options de communication (si applicable).
• Tests: Testez chaque détecteur et la sirène pour vous assurer qu’ils fonctionnent correctement.
• Réglages: Ajustez les réglages des détecteurs (sensibilité, portée) si nécessaire.

8. Tests Finaux

Avant de finaliser l’installation, effectuez des tests complets.

• Test de Chaque Zone: Déclenchez chaque détecteur individuellement pour vérifier que la centrale reçoit le signal et que la sirène se déclenche.
• Test de la Batterie de Secours: Coupez l’alimentation principale pour vérifier que le système continue de fonctionner sur la batterie de secours.
• Test de la Communication (si applicable): Vérifiez que le système communique correctement avec le centre de télésurveillance (si applicable).
• Documentation: Conservez une copie du plan d’installation, du schéma de câblage et des codes d’accès.

9. Formation de l’Utilisateur

Formez l’utilisateur à l’utilisation du système.

• Armement et Désarmement: Expliquez comment armer et désarmer le système à l’aide du clavier.
• Gestion des Alarmes: Expliquez comment réagir en cas d’alarme.
• Maintenance: Expliquez comment effectuer la maintenance de base du système (remplacement de la batterie, nettoyage des détecteurs).

En suivant ces étapes, vous devriez être en mesure de comprendre les besoins et comment se passe l’intallation d’un système d’alarme filaire par AX-IT. N’hésitez pas à nous contacter pour des informations plus détaillées et pour un devis pour votre site.
